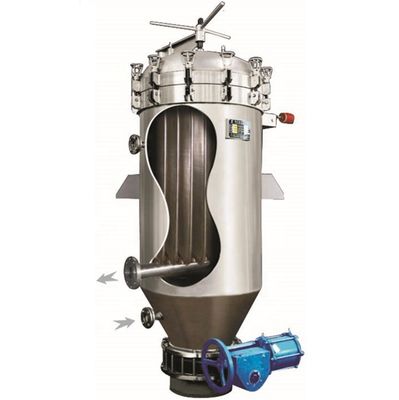

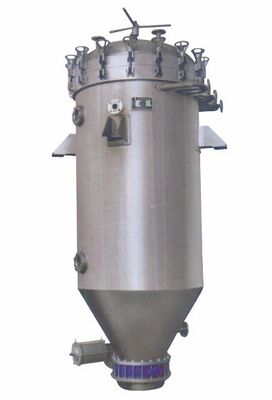

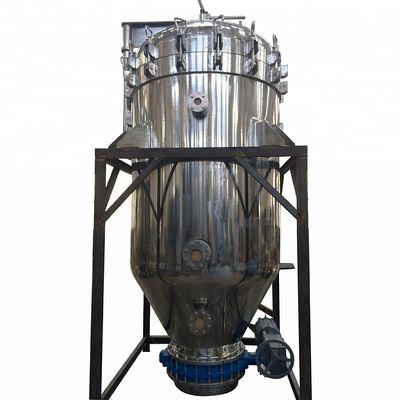

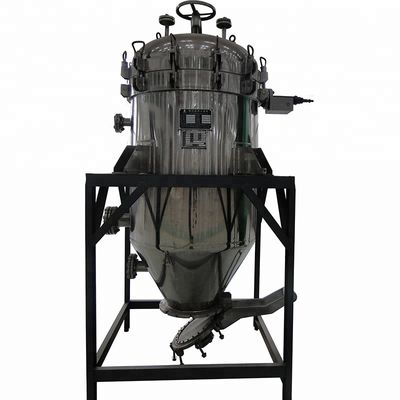

NYB Filter aus Edelstahlplatten mit vertikaler Druck für die Ölindustrie
Produktspezifikationen
| Eigenschaft |
Wert |
| Die Situation |
Neues |
| Max. Kapazität |
500 l/h |
| Gewährleistung |
1 Jahr |
| Partikelgröße |
2 |
| Fließrate |
2 gpm (7,6 lpm) |
| Höchstdruck |
120 PSI |
| Dienstleistungen nach dem Verkauf |
Wartungs- und Reparaturdienst auf dem Feld |
| Funktion |
Ölfilter |
| Struktur |
Blattfilter |
| Kapazität |
2 bis 4 Tonnen/h |
| Filtrationsfläche |
12 m2 |
| Material |
Kohlenstoffstahl, Edelstahl |
| Konstruktionstemperatur |
100 bis 150 °C |
| Konstruktionsdruck |
0.6Mpa |
| Größe der Einlassfläche |
DN50 |
| Größe des Überflusshafens |
DN40 |
Beschreibung des Produkts
Der NYB hocheffiziente Plattenfilter ist eine hocheffiziente, energiesparende und hermetisch betriebene Feinfilteranlage.pharmazeutische und viele andere Industriezweige.
Der Filter besteht aus einer Schale, einer Filterplatte, einem Deckel und einer automatischen Abwurfvorrichtung.und sie sind auf dem zentralen Flüssigkeitssammelrohr installiert, so dass es für die Reinigung sehr bequem demontiert werden kann.
Technische Spezifikation
| Modell |
Filtrationsfläche (m2) |
Filterkuchenvolumen (L) |
Behandlungskapazität |
Arbeitsdruck (Mpa) |
Arbeitstemperatur (°C) |
Maschinenvolumen (L) |
| NYB-2 |
2 |
30 |
0.4-0.6 |
0.1-0.4 |
≤ 150 |
120 |
| NYB-4 |
4 |
60 |
0.5-1.2 |
2 bis 5 |
≤ 150 |
250 |
| NYB-7 |
7 |
105 |
Ein für eins.8 |
4 bis 7 |
≤ 150 |
420 |
| NYB-10 |
10 |
150 |
1.6-3 |
6 bis 9 |
≤ 150 |
800 |
| NYB-12 |
12 |
240 |
2 bis 4 |
8 bis 11 |
≤ 150 |
1000 |
| NYB-15 |
15 |
300 |
3-5 Jahre |
10 bis 13 |
≤ 150 |
1300 |
| NYB-20 |
20 |
400 |
4 bis 6 |
12 bis 17 |
≤ 150 |
1680 |
| NYB-25 |
25 |
500 |
5 bis 7 |
16 bis 21 |
≤ 150 |
1900 |
| NYB-30 |
30 |
600 |
6 bis 8 |
19 bis 25 |
≤ 150 |
2300 |
| NYB-36 |
36 |
720 |
7 bis 9 |
23 bis 31 |
≤ 150 |
2650 |
| NYB-40 |
40 |
800 |
8 bis 11 |
30 bis 38 |
≤ 150 |
2900 |
| NYB-45 |
45 |
900 |
9 bis 13 |
36 bis 44 |
≤ 150 |
3200 |
| NYB-52 |
52 |
1040 |
10 bis 15 |
42 bis 51 |
≤ 150 |
3800 |
| NYB-60 |
60 |
1200 |
11 bis 17 |
48 bis 60 |
≤ 150 |
4500 |
| NYB-70 |
70 |
1400 |
12 bis 19 |
56 bis 68 |
≤ 150 |
5800 |
| NYB-80 |
80 |
1600 |
13 bis 21 |
64 bis 78 |
≤ 150 |
7200 |
Hauptmerkmale
- Es sind kein Tuch oder Filterpapier erforderlich, was die Filterkosten erheblich senkt
- Vollständig geschlossener Betrieb ist umweltfreundlich ohne Materialverlust
- Das Abfallen von Schwingungsrückständen reduziert die Arbeitsintensität und ermöglicht einen kontinuierlichen Betrieb
- Abfallentladung durch Pneumatikventil verringert die Arbeitsintensität der Arbeiter
- Kann Platten- und Rahmenfilter vollständig ersetzen und stellt ein revolutionäres Gerät in der Filterindustrie dar

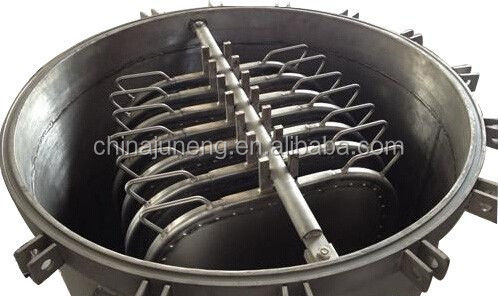

Filterblatt für 30D09 (Beispiel NYB-12)
Um eine Filterfläche von 12 m2 zu erhalten, wird der Filter mit 11 Filterblättern ausgeführt.
- Blätter, umgeben von einem schweren 1,8-mm-Boxkanal aus Material 316L
- Oberseite des Blattes mit Verstärkung und einer Vibratorgabel pro Blatt (Material SS 316)
- Blattboden mit Auslassdüse mit O-Ring-Dichtung (Material Düse SS 316 und Viton Gummi O-Ring)

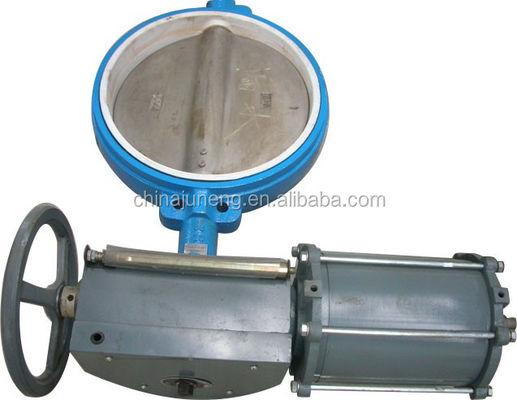

Schmetterlingsventil (Beispiel NYB-12)
An der Unterseite des Filters befindet sich ein Schmetterlingsventil DN 400 WAFER TYPE für Trockenkuchenentladung.
- Schmetterlingsventil der ersten Qualität
- Material des Sitzes: NH-S (bis zu 150 °C hohe Temperatur)
- Komplettventil mit pneumatischem Aktor doppelwirkender Art mit Luftzufuhr 5,5 Bar
